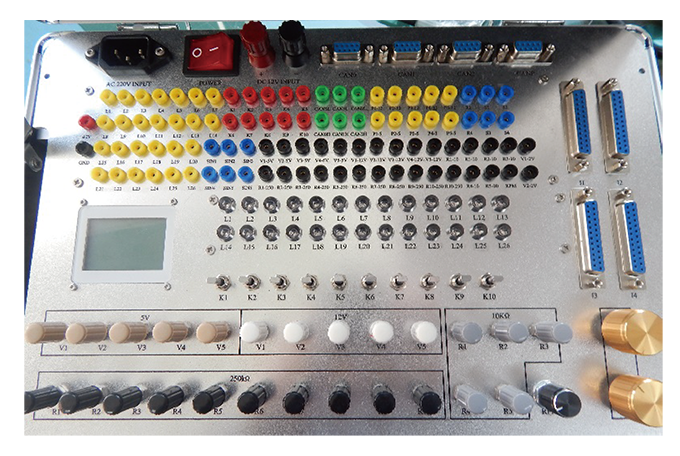

便携式测试箱
概述
基本参数
| 信号类型 | 信号方向 | 数量 | 参数 | 描述 |
|---|---|---|---|---|
| 开关输入信号 | ECU-->工装 | 3 | 5V/0V | 0-5V开关信号，驱动LED，5V亮 0V灭 |
| 5 | 12V/0V | 0-12V开关信号，驱动LED，12V亮 0V灭 | ||
| 5 | 0V/12V | 0-12V开关信号驱动LED，12V灭 0V亮 | ||
| 12 | 5V/0V | 采集出入的PWM信号，输出以下3种状态： | ||
| 低电平--LED灭； | ||||
| 高电平--LED亮； | ||||
| PWM信号-LED闪烁（200ms周期，50%占空比） | ||||
| 开关输出信号 | 工装-->ECU | 5 | 5V/悬空/0V | 3档开关，输入3种状态，高-悬空-低 |
| 5 | 12V/悬空/0V | 3档开关，输入3种状态，高-悬空-低 | ||
| 模拟输出信号 | 工装-->ECU | 2 | 0-2V | 模拟信号0V至2V可调 |
| 工装-->ECU | 5 | 0-12V | 模拟信号0V至12V可调 | |
| 工装-->ECU | 5 | 0-5V | 模拟信号0V至5V可调 | |
| 工装-->ECU | 5 | 0-10KΩ | 0-10KΩ可调 | |
| 工装-->ECU | 10 | 0-250KΩ | 0-250KΩ可调 | |
| 工装-->ECU | 6 | 正弦信号 | 0-5V，0-1Khz，电压/频率均可调 | |
| CAN | ECU<-->工装 | 3 | CAN2.0 | |
| PWM输出 | 工装-->ECU | 5 | 0-12V | 0-12V，PWM信号，频率和占空比可调 |
| 信号 | 工装-->ECU | 5 | 0-5V | 0-5V，PWM信号，频率和占空比可调 |
| 旋变传感器信号 | ECU-->工装 | 1 | 0-7VR2 | 10kHz，正弦信号，差分输入 |
| ECU-->工装 | 1 | 0-7VR4 | 10kHz，正弦信号，差分输入 | |
| 工装-->ECU | 1 | 5V至-5V S1 | 正弦差分输出 | |
| 工装-->ECU | 1 | 5V至-5V S3 | ||
| 工装-->ECU | 1 | 5V至-5V S2 | 余弦差分输出 | |
| 工装-->ECU | 1 | 5V至-5V S4 | ||
| 电源输出 | AC220V或DC12V | |||
| LCD显示 | LCD显示一些必要参数，显示内容可通过上位机进行配置 | |||
| 上位机配置软件 | 配置PWM频率和占空比，配置旋变凸级等 | |||
