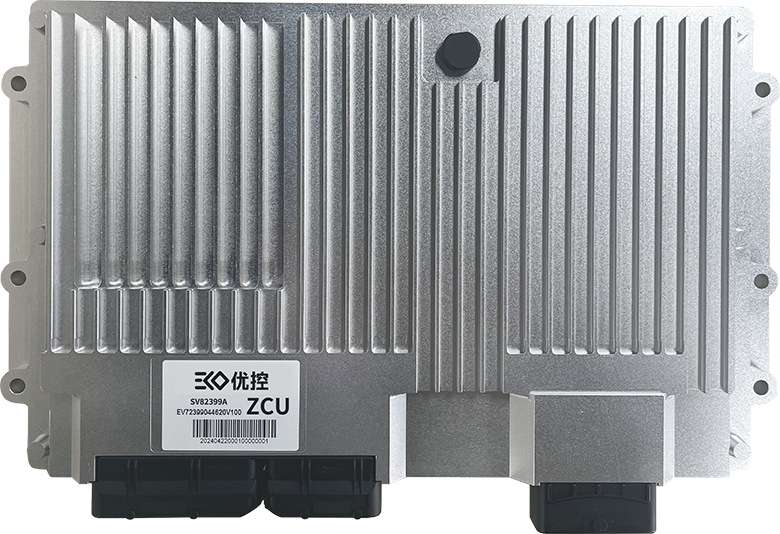

动力/底盘域控制器 ZCU
现代汽车电子控制系统中的关键部件
概述
动力 / 底盘域控制器是现代汽车电子控制系统中的关键部件，将动力和底盘系统的控制功能集成到一个控制器中，降低成本、减小体积、减轻重量，能够实现动力和底盘系统的协同控制，优化车辆的整体性能。
基本参数
| 功能/型号 | SV82399A |
|---|---|
| 主控芯片 | 21-bit SAK-TC399XP-256F300S BD |
| 监控芯片 | TLF35584 |
| 供电电源 | DC 12V/24V(9-32V) |
| 峰值电压 | DC 36V |
| 接口要求 | 默认出厂BootLoader支持UDS协议 |
| 车载以太网 | 2路10/100Mbps车载以太网口 |
| CAN总线 | 6路CAN通讯接口：CANA支持任意帧，CANB支持特定帧唤醒 |
| LIN总线 | 2路LIN通讯接口：LIN2可配置主从，具备唤醒功能 |
| 钥匙信号 | 1路 |
| 硬线唤醒信号 | 2路 |
| RTD输入口 | 4路 |
| Hall输入口 | 4路 |
| VR传感器输入口 | 2路 |
| SENT传输通道 | 4路 |
| H桥输出 | 4路H桥输出或可配置为4路PeakHold或8路高边和8路低边 |
| 数字输入 | 26路数字信号输入口。4路配置为拯救模式；4路硬件带上拉和下拉电阻，可配置为高有效或低有效； 12路软件可配置为高有效或低有效，6路软件可配置为低有效 |
| 模拟信号输入 | 30路模拟信号输入口。30路带上拉电阻，可配置成0-32V输入（上拉到BATT）或0-5V输入（上拉到5V）； 30路带下拉电阻，0-32V输入（适用12/24V系统） |
| PWM输入 | 8路 |
| 低边驱动 | 16路低边驱动控制输出。都可配置成PWM输出 |
| 高边驱动 | 20路高边驱动控制输出。都可配置成PWM输出 |
| 防护等级 | IP67 |
| 接插件 | 121PIN |
| 防护等级 | 365×240×42mm |
