TEST BOX 控制器测试工装

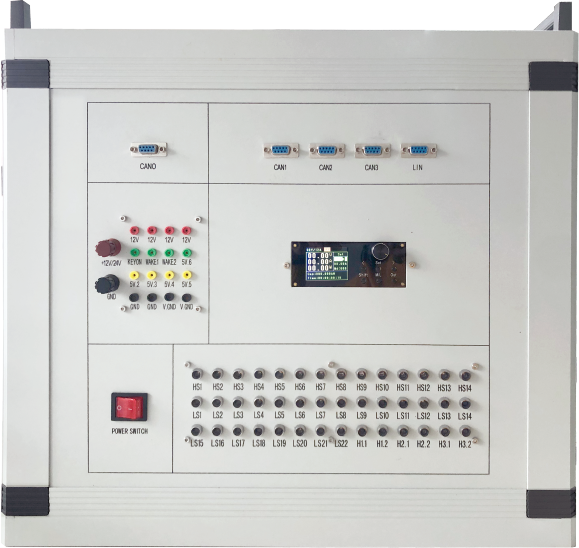

VCU测试工装则是用来测试VCU硬件电路的检测设备。测试工装通过上位机操作可以自动检测VCU的模拟、数字输入功能,通信功能,输出驱动功能和诊断功能等。测试结果可以通过上位机显示并输出报表。

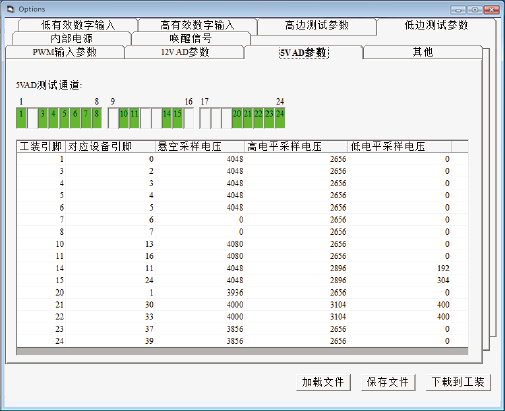

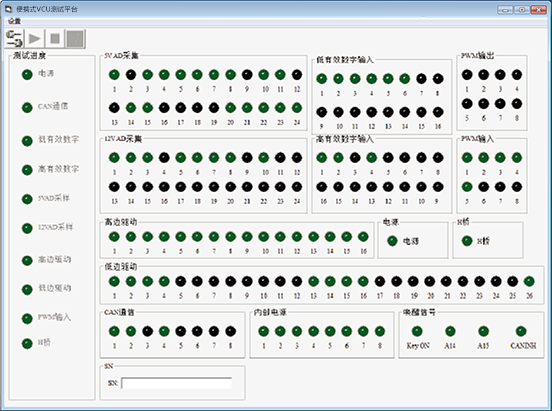

测试工装可以配置上位机软件来对VCU进行测试,测试既可以进行自动检测,也可以分步骤进行独立独立测试。独立测试时可将测试功能区的测试孔,连接到连接VCU的Break Out BOX上,进行某一项功能的单独测试。 测试工装的功能区分为8个部分:

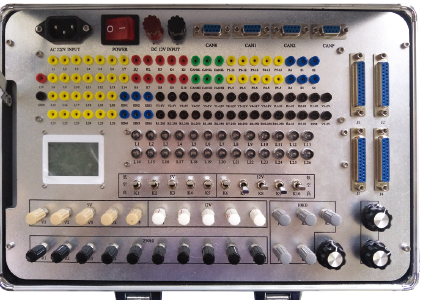

手动测试工装可以对控制器VCU/HCU的各项功能进行独立分布测试,主要用于研发性设计开发工作,包含如下功能模块:
模拟信号测试;数字信号测试;PWM信号测试;高边驱动测试;低边驱动测试;通信测试;H桥驱动测试;电机驱动信号测试。
信号类型 | 信号方向 | 数量 | 参数 | 描述 |
---|---|---|---|---|
开关输入信号 | ECU→工装 | 3 | 5V/0V | 0-5V开关信号,驱动LED,5V亮 0V灭 |
5 | 12V/0V | 0-12V开关信号,驱动LED,12V亮 0V灭 | ||
5 | 0V/12V | 0-12V开关信号,驱动LED,12V灭 0V亮 | ||
12 | 5V/0V | 采集出入的PWM信号,输出以下三种状态: ①低电平-LED灭;②高电平-LED亮; ③PWM信号-LED闪烁(200ms周期,50%占空比) | ||
开关输出信号 | 工装→ECU | 5 | 5V/悬空/0V | 3档开关,输入3种状态,高/悬空/低 |
5 | 12V/悬空/0V | 3档开关,输入3种状态,高/悬空/低 | ||
模拟输出信号 | 工装→ECU | 2 | 0-2V | 模拟信号,0V-12V可调 |
5 | 0-12V | 模拟信号,0-12V可调 | ||
5 | 0-5V | 模拟信号,0-5V可调 | ||
5 | 0-10KΩ | 0-10KΩ可调 | ||
10 | 0-250KΩ | 0-250KΩ可调 | ||
6 | 正弦信号 | 0-5V,0-1KHz,电压/频率均可调 | ||
CAN | ECU←→工装 | 3 | 2.0 | |
PWM输出信号 | 工装→ECU | 5 | 0-12V | 0-12V,PWM信号,频率和占空比可调 |
工装→ECU | 5 | 0-5V | 0-5V,PWM信号,频率和占空比可调 | |
旋变传感器信号 | ECU→工装 | 1 | 0-7V R2 | 10kHz,正弦信号,差分输入 |
ECU→工装 | 1 | 0-7V R4 | 10kHz,正弦信号,差分输入 | |
工装→ECU | 1 | 5V至-5V S1 | 正弦,差分输出 | |
工装→ECU | 1 | 5V至-5V S3 | 正弦,差分输出 | |
工装→ECU | 1 | 5V至-5V S2 | 余弦,差分输出 | |
工装→ECU | 1 | 5V至-5V S4 | 余弦,差分输出 | |
电源输出 | AC 220V或DC12 | |||
LCD显示 | LCD显示一些必要的参数,显示内容可通过上位机进行配置 | |||
上位机配置软件 | 配置PWM频率和占空比,配置旋变凸级等 |
